SX-8000型燃油超音速喷涂设备介绍

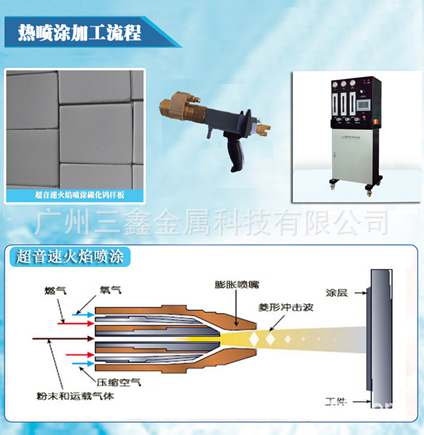

SX-8000超音速火焰喷涂是一新型的HVOF系统,它的基本原理是将助燃剂氧气通过雾化喷嘴将煤油充分雾化后形成可燃混合气进入燃烧室,点火系统将其点燃后高温高压燃气,经拉伐喷嘴点火燃烧后形成高温高压的超音速焰流,送粉系统将粉末材料从低压区送入焰流中,加温加速后喷向工件表面形成高质量涂层。
SX-8000超音速火焰喷涂是在引进、消化、吸收国外先进设备和技术的基础上,进行开发的喷涂设备,与其他HVOF有八种不同显著的特性:
1. 使用的燃料为煤油,助燃剂为氧气,是一种较安全的燃烧模式;
2. 喷枪结构依据火箭发电机原理设计,燃烧室压力达到150PSI,焰流速度达到2000m/s以上,输出功率大且可无级调节;
3. 喷枪采用径向送粉,这种新的注入方法使粉末可较好的溶化并均匀的分布于整个火焰中,提高了覆盖效率和涂层的质量;
4. 系统设计将温度范围定位在一定区间,将速度提高作为结构优化的主要目标函数;经X射线衍射测试证明所制设备的涂层不仅结合强度高,涂层密度高,而且表面应力为压缩应力;
5. 模块化设计,高性能PLC控制,操作安全简便;
6. 燃烧设计产生的颗粒速度达1100米/秒(3300至3900 每英尺秒),明显快过其他的HVOF系统;
7. 喷涂层厚度大于1/2英寸(压应力涂层),显微硬度高于任何其他HVOF系统(HV-80型喷涂WC-Co涂层显微硬度高达1450,而其他燃气HVOF喷枪喷涂WC-Co涂层显微硬度仅为900~1100);
8.SX-8000超音速火焰喷涂型实现了绝佳的高压HVOF涂层质量,涂层可以达到90MPa的结合强度。

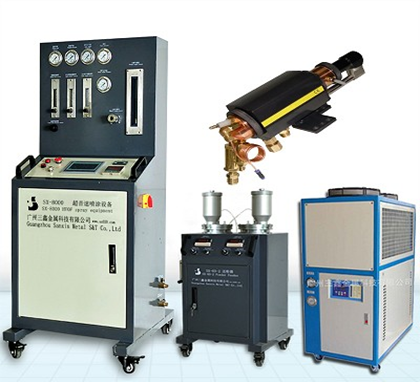

设备包括:① 控制柜②送粉器 ③喷枪 ④冷却系统 ⑤煤油储存柜及管路连接等系统组成。

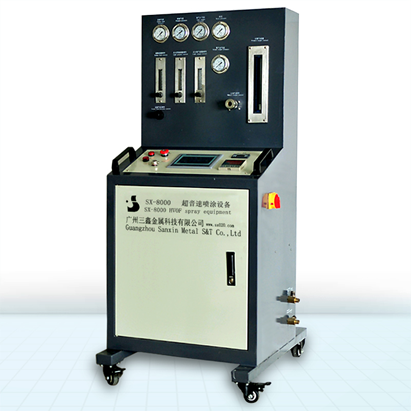

1、SX-8000燃油超音速控制柜
控制柜是超音速喷涂系统的控制中心,它采用目前高新科技,对整个喷涂系统进行自动控制,燃油超音速喷涂系统具有国外同类产品的先进水平,性能优越、操作方便,控制柜采用触摸式控制终端,集操作,设置、帮助、显示、流程和故障警监控于一体,简化了面板设计,使用起来方便,操作更简单直观。
SX-8000燃油超音速火焰喷涂系统控制柜参数表
序号 | 项 目 | 基 本 参 数 |
1 | 控制类型 | 触摸屏+MFC+PLC控制 |
2 | 输入功率 | 550W |
3 | 煤油压力/流量 | 1.2MPa 0-60L/H |
4 | 氧气压力/流量 | 1.6MPa 0-60m3/H |
5 | 载气压力/流量 | 0.35-0.4MPa 3-15L/min |
6 | 控制柜外型尺寸 | 750×900×1650mm |
7 | 控制柜重量 | 259Kg |

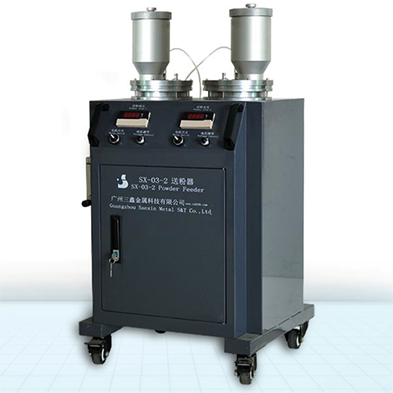

2、SX-8000燃油超音速送粉器
SX-8000燃油超音速高速火焰喷涂送粉器是用来贮存喷涂粉末并按工艺要求向喷枪输送粉末的装置。采用氮气为送粉气,喷涂粉末通过送粉气得雾化振动使粉末输送到送粉器出口处,连同送粉气体一起离开送粉桶进入喷枪中。通过调节控制柜面板上的电位器可以调节送粉速度的快慢。
SX-8000燃油超音速喷涂系统送粉器参数表
序号 | 项 目 | 基 本 参 数 |
1 | 送粉方式 | 刮板气压式 |
2 | 单筒(双筒)容积 | 3.5(7.0)L |
3 | 送粉气 | 氮气 |
4 | 送粉气压力 | 1.1-1.3MPa |
5 | 送粉速度 | 0~220g/min |
6 | 送粉精度 | ≤±1% |
7 | 送粉气体流量 | 400-800L/h |
8 | 送粉器外型尺寸 | 560×530×1130mm |
9 | 送粉器重量 | 138Kg |

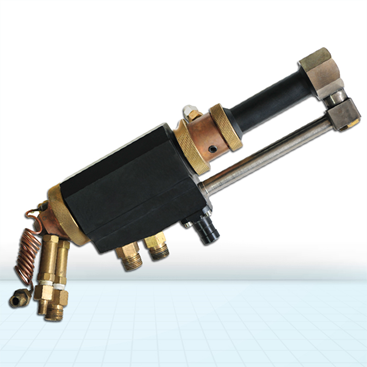

3、SX-8000燃油超音速喷枪
SX-8000超音速火焰喷枪采用煤油作为燃料,氧气为助燃气体,空气和水为冷却体,氮气送粉;喷枪可长时间连续稳定工作。
SX-8000燃油超音喷涂系统喷枪参数
序号 | 项 目 | 基 本 参 数 |
1 | 火焰速度 | 2100m/s |
2 | 火焰温度 | 约5000℃ |
3 | 喷枪功率 | 150KW(换算值) |
4 | 粉末颗粒速度 | 1100m/s |
5 | 冷却方式 | 水 冷 |
6 | 冷却水流量 | 9.5L/min |
7 | 涂层气孔率 | <1% |
8 | 涂层结合强度 | >90MPa |
9 | 适宜喷涂粉末大小 | 10-45μm |
10 | 燃油压力及流量 | 1.2MPa 0-60L/min |
11 | 氧气压力及流量 | 1.6MPa 0-60m³/H |
12 | 氮气压力及流量 | 0.35-0.4MPa 3-15L/min |
13 | 喷枪外型尺寸 | 90mm×100mm×350mm |
14 | 喷枪重量 | 约4.5Kg |

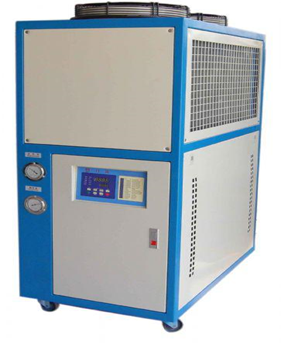

4、SX-8000燃油超音速冷却系统
双压缩机驱动减小整机体积,增大了您的空间;主要用以使喷枪获得有效的冷却,温度控制器采用进口高精度数字显示,能精确控制水温在±1℃,控制范围3℃~45℃;采用高效率之冷凝器及蒸发器,换热效能特佳,可省电35%以上;电器采用施耐德品牌电器配件,确保机组运行安全。机内拥有开放式不锈钢保温水箱,使用寿命长,清洗保养方便快捷。
SX-8000冷却系统参数
序号 | 项目 | 基 本 参 数 | ||
1 | 机组外形 | 1330×780×1310(mm) | ||
2 | 循环水箱容量 | 250KG | ||
3 | 制冷量 | 35KW | ||
4 | 出水温度波动 | 5℃ | ||
5 | 电源 | 3P AC380 50HZ/60HZ | ||
6 | 压缩机 | 双压缩机 | 产地:日本大金(合资) | |
7 | 出水压力 | 4---8Kg可调 | 出水流量 | 6 m3/h |
8 | 外循环泵 | 额定功率1.1KW | 额定电流1.5A | |
9 | 制冷剂注入量 | 11Kg | 制冷煤体 | F22 |
10 | 风机功率 | 85W×2 | ||
11 | 输入总功率 | 13.5KW | ||
12 | 重量 | 450Kg |
