工业噪声控制设备 隔音喷涂房 隔声间 喷涂工作房
一、隔音喷涂房方案设计
等离子、超音速等喷涂作业会产生高达130分贝的噪音,无论对操作人员还是整个车间都会产生严重噪音污染。三鑫公司在仔细研究和消化国内外热喷涂隔声房技术的基础上,潜心开发出拥有自主品牌的SX系列喷涂隔声房。应用几十种隔声手段,三鑫公司的隔声房能够将噪声控制在75分贝以下,完全符合国家的相关标准。
还可根据用户的场地情况为客户度身设计、制造并现场安装整套系统。采用当今专业的制图软件,三鑫可以先在电脑上将喷涂房的完整布局呈现给客户,再同客户讨论修改意见,直至双方认可才投入施工,这样既能够让客户事先看到工程的蓝图,又避免了由于考虑不周导致的成品现场修改。
A、可以为用户提供多种喷涂房样式,以下就是几种最典型的喷涂房形式:
1、对开门、紧凑型喷涂房:适用于飞机发动机零件、燃气轮机零件以及一些小型零件的喷涂。
2、门顶一体(L型门)方形喷涂房,房顶和门可以推拉开启,用于需要吊装进入喷涂房的较沉的零件。
3、门顶一体(L型门)长形喷涂房,房顶和门可以推拉开启:适用于长轴类零件,如钢厂工艺辊、液压杆、瓦楞辊、激光雕刻辊等。
4、喷涂房、喷砂房连体或相邻形式,适用于辊类通过轨道往返于喷涂房与喷砂房之间。
5、喷涂房墙壁可转动式,用于在喷涂时在喷涂房墙壁的另一侧安放未喷涂的零件,从而实现喷涂的连续作业。
隔音房是设计用于隔离在热喷涂操作过程中所产生的噪音和粉尘的。它是由板和接合物组装而成,使得他们的设计具有很高的灵活性(门窗的位置通常可以在安装时才决定)。可以做成单一个喷涂房,一个带控制室的喷涂房,或是一系列隔离的空间和控制室。模块设计使得这些隔音房非常容易定位和用最少的安装时间。标准隔音房及控制房的天花高度是2~2.5米。组装的板有不同的尺寸,可以根据客户的要求提供。同时供应的还有整套的地板槽,加强杆和接合物。
标准隔音喷涂房尺寸为:4.0m(L)x 3.0m(W)x 2.5m(H),特殊尺寸可按用户要求定制;一般来说,喷涂房的长方向的尺寸根据工件的大小而定,高为2~2.5M,宽为2~3M
隔音喷涂房设计为对开双开门,尺寸为2m(W参考)x 2.2m(H参考),门的大小也是根据工件而定;门上各有1个观察窗,尺寸为0.35m(W)x 0.45m(H),底边距地1.4m。
在喷涂房的前面还应设有0.8m x 0.8m观察窗一个,底边距地1m,所有观察窗均配置三层隔音玻璃。
门的隔音结构与墙板相同,厚度为150mm,采用升降密封装置使门的开、关操作更加轻便。
标准隔音喷涂房配备消音进气槽,尺寸为500*500mm。
标准隔音喷涂房配备有吸尘口(1M*1M),吸尘口的大小和位置需根据工件大小和工作台的高低来设计。吸尘口与隔音墙板内侧平齐,不占用房内空间。
隔音房间为模块化结构,现场安装快捷方便。隔音房内安装防爆型日光灯,光照度≥500Lux.
降噪效果:对应于等离子喷涂工作时,离消音房外壁1m处(高度1m)的噪音≤75分贝。喷涂工作时,离消音房外壁1m处(高度1m)的噪音≤75分贝。

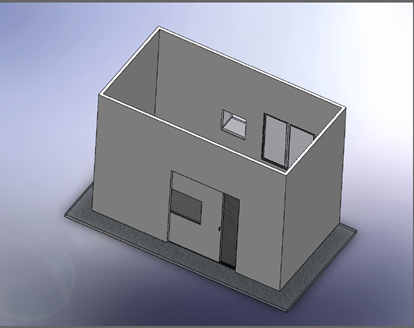

下图为喷涂房的效果图
注:1、在喷涂房的前面最好再做一个宽2M,长和高与喷涂房一致的房子,用来存放超音速、等离子的喷涂设备
2、喷砂房的高度和宽度也可与喷涂房一致,长度也是需与工件大小来设定。
B、适应范围
1、工业企业生产设备噪声治理
2、大型机电设备噪声治理
3、声学试验室、测听室
C、产品材质
1、隔声壁板
背面板:2mm-4mm彩钢夹芯板
内侧板:0.5mm-1.2mm镀锌穿孔板或铝穿孔板
内吸声材料:24-48kg/m3离心玻璃棉板或聚脂胺吸声面板
玻璃棉外包装:憎水无纺玻璃丝布或杜邦PET膜
密封胶条:EVA橡胶海棉胶条
2、钢结构及附件
钢立柱:Q235矩形钢管或H型钢
法兰板:Q235
柱角:Q235
3、表面处理
钢板表面喷塑处理
钢构件涂富锌防锈漆
D、性能特点
1、隔声壁板模块化生产,便于运输,安装快捷。
2、产品外形简洁美观,结构强度高,使用寿命长。
3、降噪效果好,单层结构隔声间综合降噪量≥30dB(A),双层结构隔声间综合降噪量 ≥45dB(A)。
4、隔声间可根据客户需求配置照明系统、通风系统、空调系统、危险警示系统等附属设备,便于客户日常操作维护。
E、安装方式
隔声间采用标准模块板生产制作,现场组合安装。根据客户要求,隔声间可以安装成固定式、可移动式。
