抽风环保除尘系统

抽风环保除尘系统

旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。它具有结构简单,体积较小,不需特殊的附属设备,造价较低.阻力中等,器内无运动部件,操作维修方便等优点。旋风除尘器用于捕集5-15微米以上的颗粒.除尘效率可达99%以上。

Product introduction

User evaluation

抽风除尘系统、旋风除尘器 、滤芯除尘设备、 环保除尘系统

1.旋风除尘器

旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。它具有结构简单,体积较小,不需特殊的附属设备,造价较低.阻力中等,器内无运动部件,操作维修方便等优点。旋风除尘器用于捕集5-15微米以上的颗粒.除尘效率可达99%以上。

旋风除尘器内气流与尘粒的运动概况:

旋转气流的绝大部分沿器壁自圆简体,呈螺旋状由上向下向圆锥体底部运动,形成下降的外旋含尘气流,在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁,尘粒一旦与器壁接触,便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后.沿除尘器的轴心部位转而向上.形成上升的内旋气流,并由除尘器的排气管排出。

自进气口流人的另一小部分气流,则向旋风除尘器顶盖处流动,然后沿排气管外侧向下流动,当达到排气管下端时,即反转向上随上升的中心气流一同从诽气管排出,分散在其中的尘粒也随同被带走。



2.压差控制脉冲反吹滤芯式除尘器

 压差控制滤芯式除尘器是针对热喷涂应用而专门开发设计的,具有非常良好的除尘效果。结合对隔音喷涂房进气口和吸尘口的优化设计及合理的排风量,除尘器不但可起到良好的除尘效果,同时可造成一个良好的喷涂环境。这对于许多要求获得高质量涂层的场合是非常必要的。

 使用最节约能源的向下的气流技术,模块的设计使它最大可能地适应空间的局限,例如有限的占地空间和低矮的房顶高度。前置式滤芯安装方式意味着过滤器可以非常容易和迅速地进行更换。

 在热喷涂工业面临挑战,而同时更为关注安全和环保问题的今天,除尘器在所有的热喷涂应用方面代表着一个高技术和经得起时间考验的解决方法。

除尘器包括04/2404/3204/48三种规格。分别配备243248个滤芯。滤芯采用唐纳森耐高温滤芯,0.5μm颗粒粉尘除尘效率可达99.99%,符合GB16297-96大气污染物综合排放标准级。

控制系统采用PLC压差控制反吹脉冲。能依据滤芯运行状况自动调节脉冲反吹的频率,延长滤芯的使用寿命,降低除尘器的运行成本。电气系统主要元器件采用西门子、施耐德等知名品牌,保证设备运行安全可靠。

除尘器主体结构采用镀锌板或电解板制造,表面喷塑涂装,防腐蚀性能好。

风机采用名牌产品南方风机,风量及压头按实际需求选配。风机排风口可选配排气消音器。排风管独立安装在相应的基础上。

喷涂房排除的喷涂废气经过旋风除尘器和压差控制脉冲反吹滤芯式除尘器组成的二级除尘系统处理后,大气污染物排放颗粒物<150mg/m3,低于GB16297-96大气污染物综合排放标准中关于颗粒物(其它)的最高允许排放浓度150mg/m3的排放限值,符合国家GB16297-96大气污染物综合排放标准。

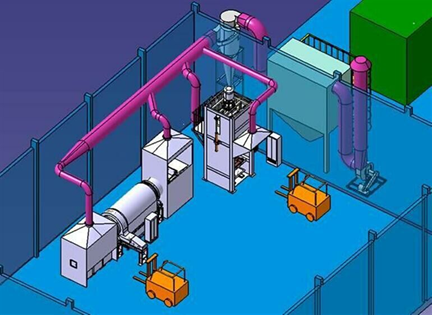

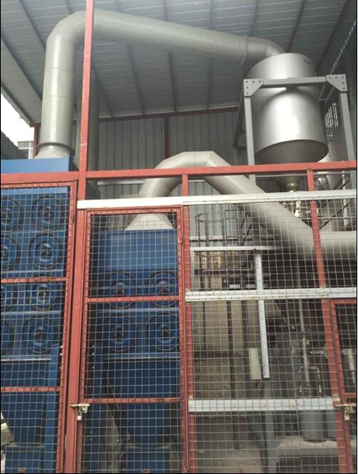

案例实物图片参考







                       配套除尘器

DMC24+XLP/B-3.0

技术参数表

风量

1620m3/h

过滤面积

24

过滤风速

1.5m/min

设备阻力

1000-1200Pa

设备外形尺寸

760×1680×4200

配套风机

9-19-4A-3KW



DMC32+XLP/B-4.2

技术参数表

风量

2160m3/h

过滤面积

24

过滤风速

1.5m/min

设备阻力

1000-1200Pa

设备外形尺寸

940×1680×4200

配套风机

9-26-4A-5.5KW
